紅寶石電容產品大全

紅寶石(Rubycon)電容簡介
日本Rubycon電容主要經營鋁電解電容、塑料薄膜電容為主的各種電容產品。其小型電解電容品質非常出色，它的產品系列用途十分廣泛，如醫療器械，閃光燈，電子節能燈，家用電器等諸多產品。這里不得不提紅寶石電容的王牌產品—用于引線型閃光燈的鋁電解電容。在這個產品上所占的世界份額多年高達70%。它的其他系列的電容產品與其他日本同類品牌比較，紅寶石電容具有低阻抗、高紋波、長壽命等特點。

圖紅寶石Logo

紅寶石電容的產品系列主要分這樣幾個大類
1 鋁電解電容器
2 卷回型導電性高分子鋁電解電容器
3 導電性高分子鋁固體電解電容器
4 電雙層電容
5 塑膠薄膜電容
6 薄膜高分子層積電容器

紅寶石電容主要系列介紹
LLE系列

LLE系列的特點是：具有超長壽命的小型鋁電解電容。電容是由高可靠性電解液制成的在高溫下具有很高穩定性的超長壽命產品。
LLE系列主要應用在：LED照明領域。球泡式LED燈的芯片尺寸小、亮度高，使球泡內部溫度很高。傳統的鋁電解電容的壽命在很大程度上制約了LED的特長，紅寶石電容的LLE系列電容實現了業界最長的壽命，對LED照明產品提供了強有力的支持。
LLE系列的簡要參數：如下圖

ZLJ系列

ZLJ系列的特點是：具有高紋波、長壽命的引線式鋁電解電容
ZLJ系列主要應用在：電源領域。主要面向低阻抗、高紋波、小型化等要求的各種電源產品。
ZLJ系列的簡要參數：如下圖

BXW系列

BXW系列的特點是：小型、長壽命的引線型鋁電解電容。在主流的引線型電容市場紅寶石電容產品屬于業界最高水平的小型化電容。采用的最新的鋁箔蝕刻工藝，比之前的產品體積減小了23%。
BXW系列主要應用在：超薄TV的電源輸入平滑。
BXW系列的簡要參數：如下圖

LSU-SM系列

LSU-SM系列的特點是：高耐壓、大容量、高紋波電流。
LSU-SM系列應用在：太陽能發電、風力發電等逆變器。
LSU-SM系列的簡要參數：如下圖

YXJ系列

YXJ系列的特點：小型化、長壽命、低阻抗
YXJ系列應用在：特別適合要求小型化、高容量的智能儀表輸出濾波
YXJ系列的簡要參數：如下圖

MXG系列

MXG系列的特點：小型化，抗振動的嵌入式設計
MXG系列應用在：需要高容量、耐振動的空調輸入濾波
MXG系列的簡要參數：如下圖

TXW系列

TXW系列的特點：小型化、長壽命
TXW系列應用在：適配器、各種電源的輸入濾波
TXW系列的簡要參數：如下圖

FW系列

FW系列的特點：超小型化、高可靠性(采用超高容量電極箔與高可靠性電解液)
FW系列應用在：引線閃光燈產品。Rubycon公司的王牌產品，多年占據世界份額的70%
FW系列的簡要參數：如下圖

HBX/HRX系列

HBX/HRX系列的特點：引線型、高紋波、大容量、低ESR
HBX/HRX系列應用在：可用于平滑電極電流，HBX面向高壓逆變器，HRX面向低壓逆變器
HBX/HRX系列的簡要參數：如下圖

MPC/MPV系列

MPC/MPV系列的特點：長壽命、頻率特性好、低損耗、高耐壓
MPC/MPV系列應用在：工業控制設備中的變頻系統。

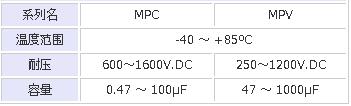

MPC/MPV系列的簡要參數：如下圖

MAT-C系列

MAT-C系列的特點：高分子固態電容、電極采用端子化連接、低ESL、高頻下的低阻抗。
MAT-C系列應用在：筆記本電腦、移動通信終端
MAT-C系列的簡要參數：如下圖

紅寶石電容的產品體系
A鋁電解電容
1 貼片式
2 引線式
3 嵌入式
4 螺栓式
B導電高分子鋁電解電容
1卷回型導電性高分子鋁電解電容器
2導電性高分子鋁固體電解電容器
C薄膜高分子層積電容
D電氣雙層電容
E薄膜電容

A鋁電解電容(貼片式)產品體系如下圖
